  La construction d'un soufflet

                                                La réalisation d'un soufflet n'est pas un mince affaire si le soufflet est rectangulaire et tronqué ( les bouches sont rectangulaires et la bouche avant est plus petite que la bouche arrière ). Le plus simple pour commencer est de définir la taille exterieure des bouches avant et arrière ( en fonction des cadres avants et arrières de la chambre )  et la longeur utile du soufflet. Rajouter 30% à la longueur utile pour obtenir la longueur que vous tracerez sur les supports. Dans mon cas , on a:


grande largeur A=600mm
grande hauteur B=500mm
petite largeur C=160mm
petite hauteurD=160mm
longueur totale L=1080mm

                                                  Il reste à définir le nombre de plis que l'on choisira sur le calculateur exel de soufflet que vous pouvez télécharger ICI

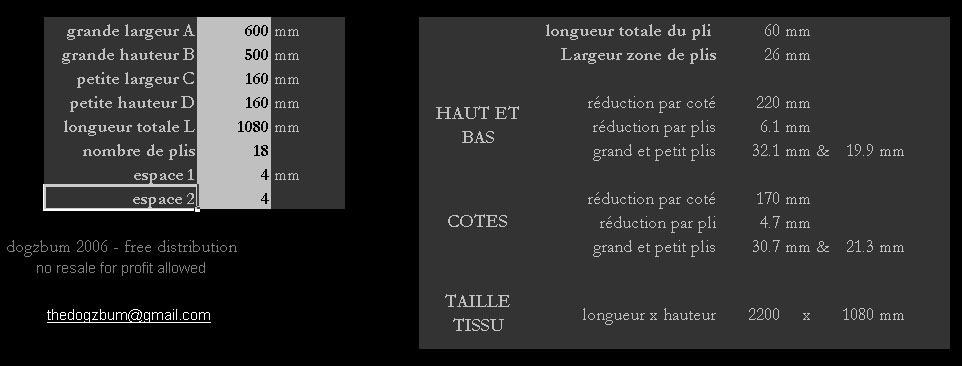

Une capture d'écran du calculateur de soufflet sous exel , merci " the dogzbum "



                                                  Rentrez vos données dans la colonne grise et essayez d'ajuster le  nombre de plis et la longueur totale du soufflet pour que la longueur totale du plis tombe sur un chiffre rond, c'est plus facile à  tracer. Les données " espace 1 et 2 " sont les espaces entre les renforts en carton, à priori laissez à 4 mm.

                                                  Le calculateur vous donne les données suivantes ( colonnes de droite ) :

                                                                            - longueur totale du plis : comme son nom l'indique , c'est le petit coté d'un plis + le grand coté + les espaces nécessaires ( 4 mm )
                                                                            -
largeur zone de plis : cette donnée est très importante , elle permet de définir la zone de recouvrement entre les deux gabaris quand vous tracerez votre soufflet
                                                                            -
réduction par plis : pente du soufflet en mm pour 1 plis
                                                                            -
grand et petit plis : donne la taille des deux plis, c'est à  ces cotes qu'il faudra découper les renforts en carton

                                                  A partir de ces données vous pouvez maintenant tracer sur du carton rigide les deux gabaris qui vont vous servir à tracer votre soufflet:

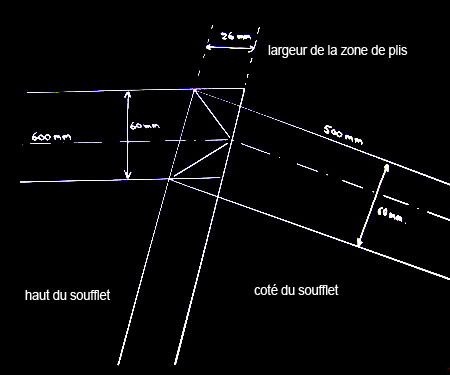

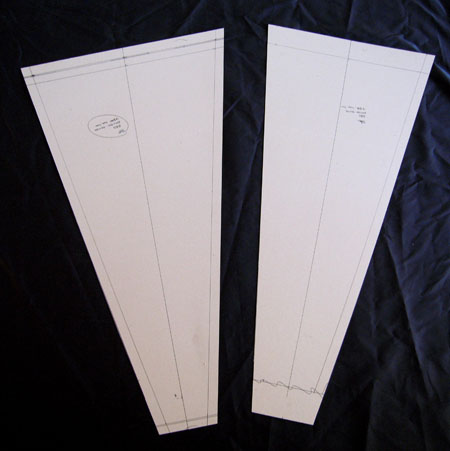

Les deux gabaris, notez la zone de recouvrement entre les plis ( ici 26mm )
tracée sur les bords verticaux



Attention quand vous tracez les gabaris, pour  la face supérieure, il faut compter 600mm de largeur a partir du premier plis et pas du bord,
par contre pour les cotés, les 500mm sont pris sur le bord ... c'est logique si vous regardez la photo suivante...



non ?   :-)))

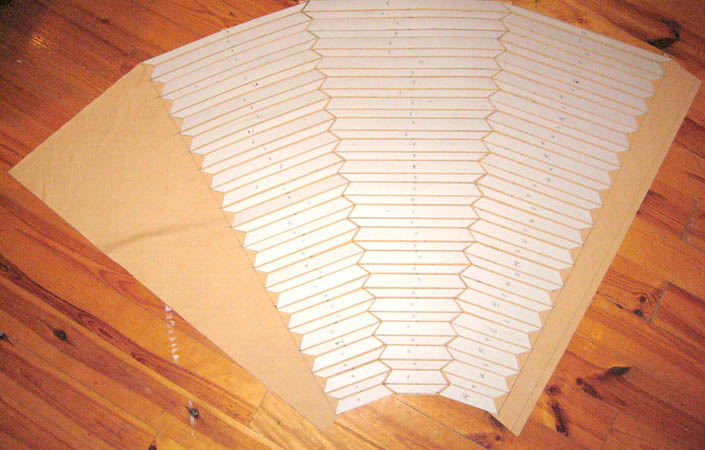

La peau extérieure du soufflet sur laquelle sont collés les renforts en carton,
le tissus occultant étant collé par dessus.

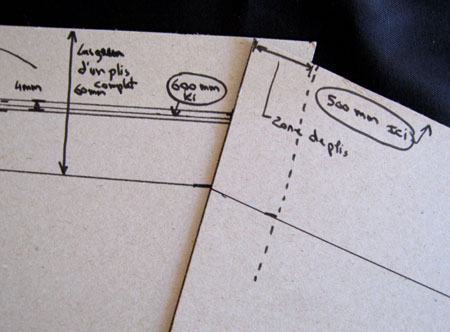

Détail sur les renforts en carton de 0.7 mm

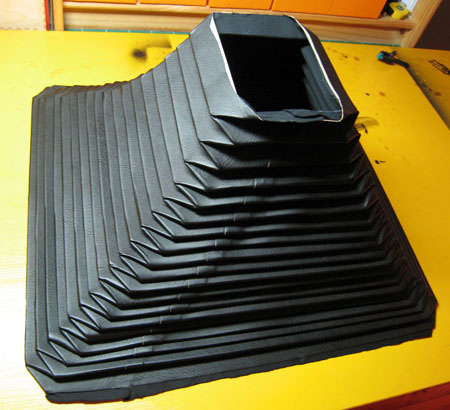

Le soufflet fini ... ouf ! après plus de 12 heures non stop de travail !
